تحليل الأسباب والحلول للسن الذاتية للأسطوانة الهيدروليكية في النظام الهيدروليكي؟

يقدم

الأسطوانات الهيدروليكيةهي المشغلات شائعة الاستخدام في الأنظمة الهيدروليكية. يؤثر استقرارها التشغيلي بشكل مباشر على أداء النظام بأكمله. اليوم ، دعونا نناقش المشكلات الشائعة مع تشغيل الأسطوانة الهيدروليكية. لماذا غالبا ما يقلون من تلقاء نفسها عند قفلها؟ أولاً ، دعونا نناقش بنية ومبدأ العمل للأسطوانات الهيدروليكية.

1. بنية الأسطوانة الهيدروليكية ومبدأ العمل

A اسطوانة هيدروليكيةيتكون عادةً من غطاء طرفي خلفي وبرميل أسطواني وقضيب مكبس ومجموعة مكبس وغطاء أمامي. لمنع تسرب الزيت من الأسطوانة أو من غرفة الضغط العالي إلى غرفة الضغط المنخفض، يتم تثبيت الأختام بين برميل الأسطوانة وغطاء النهاية، والمكبس وقضيب المكبس، والمكبس وبرميل الأسطوانة، وقضيب المكبس وغطاء النهاية الأمامية. يتم أيضًا تثبيت واقي الغبار على الجزء الخارجي من غطاء الواجهة الأمامية. لمنع المكبس من الاصطدام برأس الأسطوانة عند التراجع بسرعة إلى نهاية الشوط، يتم تركيب جهاز عازل في نهاية الأسطوانة الهيدروليكية. قد تكون هناك حاجة أيضًا إلى جهاز عادم.

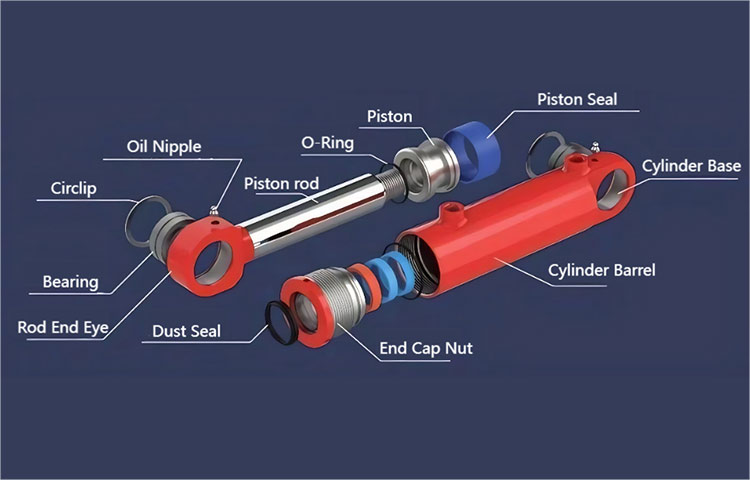

البديل. هيكل الأسطوانة الهيدروليكية

2. دائرة الأسطوانة الهيدروليكية العامة

في النظام الهيدروليكي ، عندما تمتد الأسطوانة الهيدروليكية إلى طول معين ، لم يعد هناك حاجة إلى التحرك ولا يلزم إلا أن يتم الاحتفاظ بها في وضع معين لفترة معينة من الزمن. عند هذه النقطة ، يمكن استخدام صمام التحكم الاتجاهي أو القفل الهيدروليكي لعقد الأسطوانة في مكانه. الدائرة الهيدروليكية العامة هي كما يلي:

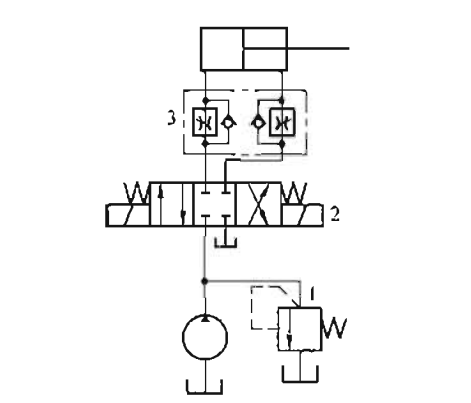

Alt.Hydraulic Cylinder Circuit

3. تحليل الأسباب التي تجعل الأسطوانة الهيدروليكية تنحدر تلقائيًا

قضيب المكبس مناسطوانة هيدروليكيةيتراجع تحت عمل القوة الخارجية. وفقًا للهيكل ومبدأ العمل للأسطوانة الهيدروليكية ، يمكننا تحليل أن السبب الأساسي لتراجع الأسطوانة الهيدروليكية هو أن حجم الزيت الهيدروليكي في غرفة بلا قضيب قد انخفض. الأسباب المحتملة للانخفاض في حجم الزيت الهيدروليكي في غرفة بلا رود هي الأسباب التي تجعل الأسطوانة الهيدروليكية تنحدر تلقائيًا:

(1) تسرب داخلي للأسطوانة الهيدروليكية. يتدفق الزيت الموجود في الغرفة الخالية من القضبان للأسطوانة الهيدروليكية إلى غرفة القضيب من خلال ختم المكبس.

(2) تسرب في الغطاء الخلفي للأسطوانة الهيدروليكية. يتسرب الزيت الهيدروليكي الموجود في الحجرة الخالية من القضبان إلى الخارج من خلال الغطاء الخلفي. هذا تسرب خارجي ومن السهل التحقق منه.

(3) يتدفق الزيت الهيدروليكي في غرفة القضبان عبر منفذ الزيت. يمكن تقسيم هذا إلى عدة مواقف:

أ) تسرب الزيت من وصلة أنبوب منفذ الزيت أو أنبوب الزيت الهيدروليكي. يعد هذا أيضًا تسربًا خارجيًا ويسهل التحقق منه.

ب) في الدائرة باستخدام قفل صمام عكسي محايد ، قد لا يتم إرجاع الصمام العكسي بالكامل إلى الموضع المحايد ، أو قد يكون الختم المحايد ضعيفًا.

ج) في الدائرة باستخدام القفل الهيدروليكي ، قد تتلف حلقة القفل الهيدروليكي أو قد يتم اختيار الموضع المحايد في الصمام العكسي بشكل غير صحيح. (4) يعتبر تسرب الزيت من برميل الأسطوانة الهيدروليكية أيضًا تسربًا خارجيًا ، وهو أمر سهل الملاحظة والإمكانية صغيرة جدًا بشكل عام.

4. الحل

(1) قد يكون سبب التسرب الداخلي للأسطوانة الهيدروليكية بسبب شيخوخة حلقة الختم. يجب استبدال حلقة الختم أو أن يتم إعادة تصميم هيكل الختم أكثر منطقية.

(2) وينطبق الشيء نفسه على تسرب الغطاء النهائي الخلفي للأسطوانة الهيدروليكية. يجب استبدال الختم أو يجب إعادة تصميم هيكل ختم أكثر منطقية.

(3) عندما يتسرب مفصل أنابيب الزيت ، تحقق مما إذا كانت حلقة ختم المفصل تضررت. استبدال الختم أو استبدال المفصل.

(4) في الدائرة التي تستخدم القفل المركزي للصمام العكسي، فإن الختم المركزي ليس جيدًا. بشكل عام، يحدث ذلك بسبب بقع الزيت أو الشوائب الأخرى التي تتسبب في عدم تحرك قلب الصمام في مكانه، أو أن الزنبرك عالق أو مكسور، مما يجعله غير قادر على العودة إلى الوضع المركزي. يحتاج الموظفون المحترفون إلى إصلاح أو استبدال الصمام العكسي. إذا كانت متطلبات الحفاظ على الضغط مرتفعة نسبيًا، فيمكنك التفكير في استبدال القفل الهيدروليكي.

(5) في الدائرة المغلقة بواسطة القفل الهيدروليكي، لا يمكن استخدام صمام الوظيفة المحايد مع المنافذ المغلقة A وB، لأن إغلاق المنافذ A وB قد يتسبب في استمرار فتح صمام التحكم الهيدروليكي أحادي الاتجاه في كلا الاتجاهين وفشله في لعب دور القفل. بالإضافة إلى ذلك، قد يتسبب كسر زنبرك القفل الهيدروليكي أو الشوائب أيضًا في عدم القدرة على الإغلاق الكامل للقفل الهيدروليكي، مما يؤدي إلى حدوث تسرب.

ملخص

الأسطوانات الهيدروليكيةهي المحركات الحرجة في الأنظمة الهيدروليكية ، واستقرارها ضروري لأداء النظام. القضية الشائعة هي أن السطلان الذاتي غير المرغوب فيه من الأسطوانات الهيدروليكية عند حبسه في الموضع. تنشأ هذه المشكلة بسبب التسرب الداخلي أو الخارجي ، مثل فشل الختم في الاسطوانة ، أو التسرب في الأغطية النهائية ، أو الزيت الهيدروليكي الذي يهرب عبر منفذ الزيت. بالإضافة إلى ذلك ، يمكن أن يسهم الأداء غير السليم لصمامات التحكم في الاتجاه أو الأقفال الهيدروليكية - مثل تحديد المواقع المحايدة غير المكتملة أو التآكل أو اختيار الصمام غير الصحيح - في هذه المشكلة. تشمل الحلول استبدال الأختام التالفة ، وإصلاح أو استبدال الصمامات المعيبة ، وضمان اختيار القفل الهيدروليكي المناسب ، والحفاظ على نظافة النظام لمنع التلوث. يضمن معالجة هذه العوامل تشغيل أسطوانة هيدروليكي موثوق ويمنع الحركة غير المقصودة.
