أعطال الأسطوانات الهيدروليكية وطرق صيانتها

مقدمة

الاسطوانة هيدروليكيةهو مكون مهم للغاية في النظام الهيدروليكي ، حيث يلعب دورًا رئيسيًا كعنصر تنفيذ في النظام الهيدروليكي بأكمله. طوال العملية ، تقوم الأسطوانة الهيدروليكية بتحويل الطاقة الهيدروليكية بشكل أساسي إلى طاقة ميكانيكية. ومع ذلك ، غالبًا ما تفشل الأسطوانات الهيدروليكية أثناء الاستخدام بسبب مشكلات مثل ارتداء الختم ، وارتداء الأسطوانة ، وخدوش الجدار الداخلية ، وتآكل الجدار الداخلي ، وخدوش مكبس أو قضيب المكبس. يمكن أن تعزى هذه الإخفاقات تقريبًا إلى نوعين: الضعف والزحف. نظرًا لحدوث إغلاق المعدات المتكرر الناجم عن فشل الأسطوانة الهيدروليكية ، فمن الضروري إرفاق أهمية كبيرة لتشخيص الصدع وصيانة الأسطوانات الهيدروليكية. بعد ذلك ، سنقدم مقدمة مفصلة للأخطاء والأسباب وطرق الصيانة للأسطوانات الهيدروليكية.

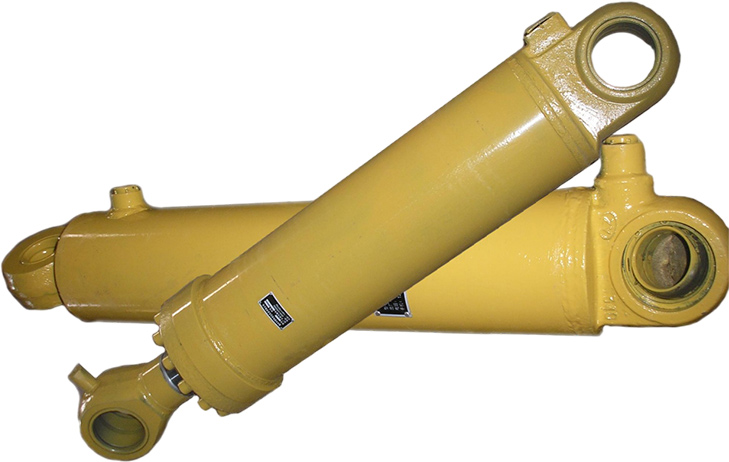

البديل. حفارة مزدوجة الأسطوانة الهيدروليكية

خطأ 1:

الزحف فينومينون:

عندما يمتد قضيب المكبس للأسطوانة الهيدروليكية أو يتراجع تحت عمل ضغط الزيت ، غالبًا ما تحدث سرعة غير متساوية ، وأحيانًا مصحوبة بالاهتزاز والضوضاء غير الطبيعية ، مما يسبب اهتزاز النظام الهيدروليكي بأكمله.

تحليل الأسباب والحلول

(1) الزحف منخفض السرعة الناتج عن وجود الغاز في حجرة القضيب والغرفة الخالية من القضباناسطوانة هيدروليكية، نظرًا لخلط الهواء في الزيت الهيدروليكي ، فإن التغيرات في الحجم تحت الضغط ، وحتى تسبب انفجار الغاز الفوري تحت الضغط العالي ، مما يؤدي إلى سرعة غير مستقرة للأسطوانة الهيدروليكية. إذا تم تحديد أن الزحف ناتج عن هذا السبب ، يمكن تحقيق الغرض من العادم عن طريق توسيع وتكرار الأسطوانة الهيدروليكية مرارًا وتكرارًا ، أو يمكن تثبيت جهاز العادم في منفذ زيت الغرفة لخط الأنابيب أو الأسطوانة الهيدروليكية إلى العادم أثناء تشغيل النظام الهيدروليكي. أو أبسط وأسرع طريقة هي تخفيف مفاصل الأنابيب قليلاً عند مدخل ومخرج الغرفتين في أسطوانة الزيت التلسكوبية ، مما يسمح لتفريغ الهواء في أقرب وقت ممكن.

(2) الزحف منخفض السرعة الناتج عن التصميم غير الصحيح للتخليص عن الأسطوانات الهيدروليكية ، والتخليص المنزلق المنزلق بين مكبس وجسم الأسطوانة ، وقضيب المكبس ، وتوجيه الأكمام داخل الأسطوانة الهيدروليكية التي هي كبيرة جدًا أو صغيرة جدًا ، يمكن أن تسبب ضغطًا غير متكافئ على سطح المنزلقة ، مما يؤدي إلى عدم وجود أسطوانة غير متجانسة. إذا تم تحديد أن الزحف ناتج عن هذا السبب ، فإن إزالة الملاءمة المنزلق بين المكبس الداخلي وجسم الأسطوانة ، لا يمكن إصلاح قضيب المكبس وأكمام الدليل إلا. يجب أن تصل تصريح الملاءمة النظرية بعد الإصلاح إلى H9/F8 أو H8/F8.

(3) تشمل مواد الختم شائعة الاستخدام للأسطوانات الهيدروليكية مطاط البولي يوريثان ، ومطاط النتريل ، والبوليتوترا فلو إيثيلين ، وما إلى ذلك ، بسبب مشاكل في صلابة المواد ، والقوة ، والمتابعة ، والفرق في الاحتكاك مع سطح الانزلاق يسبب الاسطوانة في الزحف. عند مواجهة مثل هذه المشكلات ، يمكن إعطاء الأولوية لاستبدال حلقة الختم المزيج مع polytetrafluoroethylene كختم ، مثل حلقة Glay ، ختم Steller ، إلخ.

خطأ 2:

عجز فينومينون:

لا توجد حركة أثناء بدء التشغيل ، مع عدم كفاية الدفع ، والسرعة البطيئة ، ووقف قضيب المكبس غير الدقيق ، وسرعة تشغيل غير مستقرة.

تحليل الأسباب والحلول

بعد التحقيق في مشكلة عدم كفاية كمية زيت الأسطوانة الهيدروليكية الناتجة عن المكونات الأخرى وخطوط الأنابيب في النظام الهيدروليكي، إذا تم التأكد من أن خطوط أنابيب النظام الهيدروليكي والمكونات الأخرى طبيعية، فهذا يعني أن هناك تسربًا داخل الأسطوانة الهيدروليكية.

يتضمن التسرب الداخلي للأسطوانات الهيدروليكية عادةً الحالات التالية: التسرب الناتج عن التآكل المفرط لأختام جسم الأسطوانة الهيدروليكية، وقضيب المكبس وأختام غطاء الختم، وأختام المكبس.

أسباب وحلول محددة للتسرب:

(1) أحد الأسباب الشائعة لأخطاء تثبيت الختم غير صحيحة أو مفقودة. لا يتم تثبيت الغدة الختم بشكل صحيح ولا يمكن تشديدها ، مثل الانحراف في تركيب الغدة ، وقوة غير متساوية على مسامير التثبيت ، ومسامير التثبيت الطويلة المفرطة. عند هذه النقطة ، يجب تشديد كل المسمار بالترتيب القطري ، ويجب تطبيق القوة بالتساوي والموحد عند تشديد كل المسمار. يجب أيضًا تحديد طول المسمار بشكل معقول وفقًا لعمق ثقب المسمار.

(2) قد تؤدي ظروف استخدام الأختام أيضًا إلى التآكل وتسرب الزيت، مثل الزيت غير النظيف واللزوجة المنخفضة وارتفاع درجة حرارة الزيت وارتفاع درجة الحرارة المحيطة. واستجابة لهذه المواقف يمكننا اتخاذ إجراءات مثل استبدال الزيت النظيف المناسب وتحديد سبب ارتفاع درجة الحرارة وتنفيذ أجهزة العزل وتبريد الزيت.

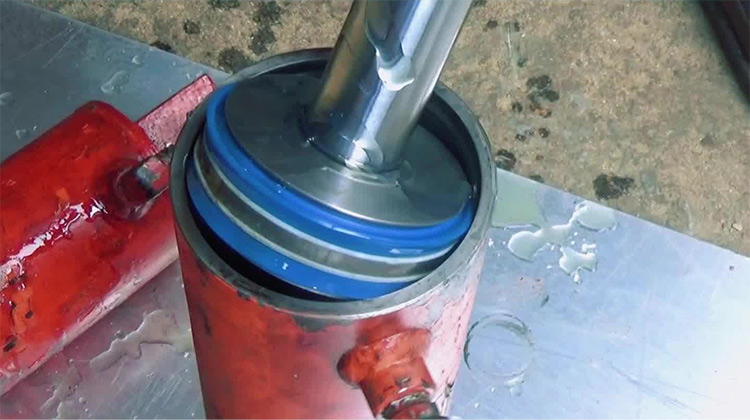

ALT.HHYDRAULIC ALLINDIC SEAL SEAL

ملخص

كمشغل رئيسي في الأنظمة الهيدروليكية ، تلعب الأسطوانات الهيدروليكية دورًا مهمًا في تحويل الطاقة الهيدروليكية إلى طاقة ميكانيكية. ومع ذلك ، في الاستخدام العملي ، غالبًا ما تعاني الأسطوانات الهيدروليكية من الأخطاء النموذجية مثل "الزحف" و "العجز" بسبب التآكل الخاتم ، وتخليص الملاءمة غير الصحيح ، أو خلط الغاز ، أو تلوث الزيت ، أو ارتفاع درجة الحرارة المفرطة ، مما يؤثر بشكل خطير على استقرار وموثوقية تشغيل المعدات.

فيما يتعلق بمسألة "الزحف"، من الضروري التركيز على عوامل التحقيق مثل بقايا الغاز، أو فجوات التركيب غير المعقولة، أو مواد الختم غير المناسبة، واتخاذ التدابير المقابلة مثل العادم، أو إصلاح الفجوات، أو استبدال الأختام عالية الأداء. بالنسبة لظاهرة "العجز"، على أساس استبعاد المشاكل مع المكونات الأخرى للنظام، يجب التركيز على التحقق من حالة الختم الداخلي والتركيب
