ما هو الهيكل الأساسي للملزمة؟ كيف تحافظ وملزمة؟

مقدمة

كممارس للمعالجة الميكانيكية ،أداة CNC ملزمةهي واحدة من الأدوات التي لا غنى عنها في عملنا اليومي. إنه يلعب دورًا مهمًا في التثبيت والمعالجة وتجميع الأجزاء.

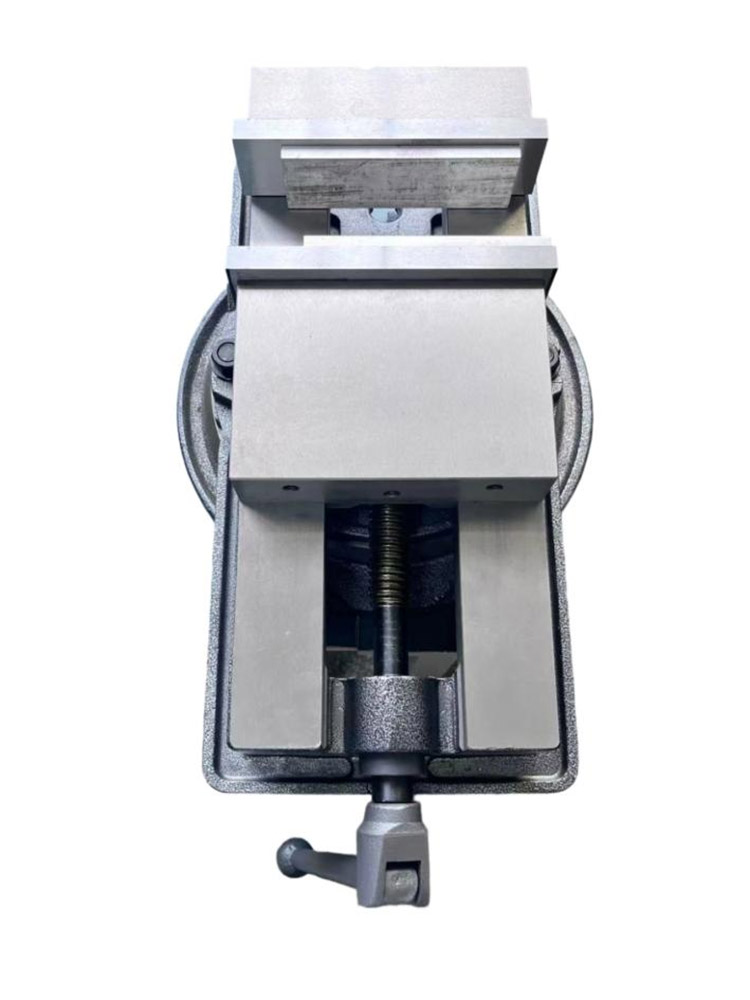

1. الهيكل الأساسي للطحن ملزمة

(1) جسم الفك

عادةً ما يكون جسم الفك مصنوعًا من الحديد الزهر أو الفولاذ عالي القوة. لا يوفر فقط قاعدة تصاعد للمكونات الأخرى ، ولكن أيضًا تحمل قوة التثبيت والضغوط المختلفة أثناء المعالجة.

(2) الفكين الثابتة والفكين المتحركين

يتم استخدام الفكين الثابتة والفكين المتحركين لمشاركة الشغل. يتم تثبيت الفكين الثابتة على جانب واحد من جسم الفك ، بينما يتم توصيل الفكين المتحرك بجسم الفك من خلال المسمار. يمكن أن يتحرك الفك المتحرك على طول السكك الحديدية في جسم الفك الذي يقوده المسمار لتحقيق التثبيت أو تخفيف قطعة العمل.

(3) المسمار والجوز

يتم تثبيت المسمار داخل جسم الفك ، ويتم توصيل أحد الطرفين بالفك المتحرك ، ويمتد الطرف الآخر من جسم الفك لتشكيل مقبض. عن طريق تدوير المقبض ، يدفع المسمار الفك المتحرك للتحرك لتحقيق عمل التثبيت أو التغلب.

(4) دليل السكك الحديدية

السكك الحديدية الدليل هو المسار الذي يتحرك فيه الفك المتحرك ، وعادة ما يقع على جانب جسم الفك. تؤثر دقة وجودة السطح لسكة الدليل بشكل مباشر على الاستقرار المتحرك ودقة التثبيت للفك المتحرك.

(5) قاعدة

القاعدة هي الجزء الداعم من الملزمة ، وعادة ما يكون مصمم ليكون قابلاً للتدوير ، بحيث يمكن للمشغل ضبط اتجاه الشغل حسب الحاجة.

2. صيانة الآلة ملزمة

(1) التنظيف

بعد كل استخدام ، امسحنائبالجسم والفكين والمسمار وتوجيه القضبان بقطعة قماش نظيفة لإزالة الإيداعات الحديدية ومخلفات الغبار والزيت أثناء المعالجة. خاصة الفكين ، إذا كان هناك ملفات حديدية متبقية ، فقد يخدش سطح الشغل عند تثبيت قطعة العمل في المرة القادمة.

(2) التشحيم

الحفاظ على مشحم الملزمة هو المفتاح لتمديد عمر الخدمة. تطبيق كمية مناسبة من زيت التشحيم على المسمار وتوجيه القضبان بانتظام. لا يمكن لزيت التشحيم تقليل الاحتكاك بين الأجزاء فحسب ، بل يمنع الصدأ أيضًا.

(3) تحقق من المسمار والجوز

تحقق بانتظام ملاءمة المسمار والجوز. إذا تم العثور على المسمار لتدوير غير سموث أو كانت هناك علامات على الرخاوة أو ضبط أو استبدال الجوز في الوقت المناسب. تؤثر الدقة الملائمة للمسمار والجوز بشكل مباشر على قوة التثبيت والمرونة التشغيلية للملزمة ، لذلك لا يمكن تجاهلها.

(4) تحقق من القاعدة

استقرار القاعدة أمر بالغ الأهمية لاستخدام تأثير الملزمة. إذا تم العثور على مسامير التثبيت للقاعدة لتكون فضفاضة ، وتشديدها في الوقت المناسب. في الوقت نفسه ، تحقق مما إذا كانت وظيفة الدوران للقاعدة طبيعية. إذا لم يكن الدوران ناعمًا ، فقم بتنظيف الغبار والحطام داخل القاعدة وتطبيق زيت التشحيم عند الضرورة.

خاتمة

ملزمة الماكينة هي أداة مهمة للغاية فيمعالجة أدوات آلة CNC. هيكلها الأساسي بسيط ولكنه قوي ، لذلك سنحافظ عليه واستخدامه بعناية. آمل أن تكون خبرتنا ومهاراتنا مفيدة.
