ما هي مبادئ تصميم كتل الصمام؟

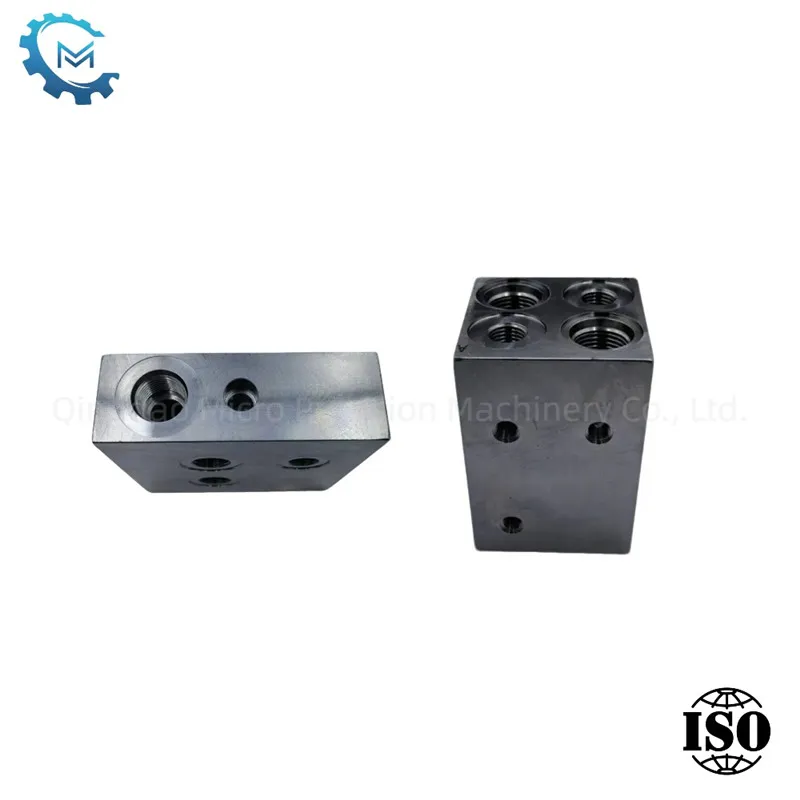

تصميمكتل الصمام الهيدروليكيةهو عمل معقد وحسس ، والذي يتطلب دراسة شاملة للمتطلبات الوظيفية للنظام ، والتخطيط الهيكلي ، وتكنولوجيا المعالجة والجوانب الأخرى. فيما يلي المبادئ الرئيسية التي يجب اتباعها في تصميم كتل الصمام الهيدروليكية الملخصة بواسطةشركة Qingdao Micro Precision Machinery Co. ، Ltd.بناء على سنوات عديدة من الخبرة.

1. تكامل النظام ومطابقة الوظائف

المبدأ الأول لتصميم كتلة الصمام هو أن دائرة الزيت الخاصة بها يجب أن تمتثل بصرامة لمتطلبات المخطط التخطيطي للنظام الهيدروليكي. قبل التصميم ، سوف نوضح الدوائر النفطية التي يمكن دمجها لتحقيق تبسيط النظام والضغط. في الوقت نفسه ، يجب أن يكون عدد المكونات الموجودة على كتلة الصمام معتدلة لتجنب الحجم المفرط في كتلة الصمام بسبب عدد كبير جدًا من المكونات.

2. تخطيط المكون والتركيب

نحن نولي اهتماما لتخطيط وتثبيت تفاصيل المكونات الهيدروليكية. يجب أن يتجاوز الحد الأدنى للتباعد بين المكونات 5 مم لتجنب التداخل المتبادل. في الوقت نفسه ، يمكن تمديد مكونات مثل الصمام التجريبي للصمام العكسي وصمام الضغط ومقياس الضغط بشكل مناسب خارج مستوى التثبيت في كتلة الصمام لتقليل الحجم الكلي. بالإضافة إلى ذلك ، يجب دائمًا تثبيت Core Valve في اتجاه أفقي لتجنب التأثير على حساسيته وأداء التشغيل بسبب وزنه.

3. تصميم القناة وتحسين السوائل

تصميم قناةكتلة الصمامأمر بالغ الأهمية. يجب أن يكون تصميم القناة بسيطًا قدر الإمكان ، وتجنب الثقوب العميقة والثقوب المائلة للحد من صعوبة المعالجة وفقدان مقاومة التدفق. نوصي بمعدل تدفق خط أنابيب العمل من 8 أمتار/ثانية ومعدل تدفق خط أنابيب الإرجاع من 4 أمتار/ثانية. بالإضافة إلى ذلك ، يجب أن يتبنى هيكل الثقوب المتقاطعة هيكلًا على شكل حرف T وتجنب بنية متشابكة لتسهيل التنقل ومنع ترسب الملوثات.

4. القوة والموثوقية

قوة وموثوقية كتلة الصمام هي جوهر التصميم. يجب فحص الحد الأدنى لسماكة الجدار بين الثقوب العمياء بدقة لضمان عدم كسرها بسبب تركيز الإجهاد تحت الضغط العالي. بالنسبة لكتل ​​صمام الحديد الزهر ، يجب ألا تقل المسافة بين جدران الثقوب المجاورة عن 5 مم ؛ بالنسبة لكتل ​​صمام الصلب المزورة ، يجب ألا يقل تباعد الثقب من 3 مم. بالإضافة إلى ذلك ، يجب إيلاء اهتمام خاص لتصميم ثقوب برغي التثبيت بحيث لا تصطدم بقناة الزيت لتجنب فشل التسرب أو كتلة الصمام بسبب سمك الجدار الصغير جدًا.

خاتمة

فيشركة Qingdao Micro Precision Machinery Co. ، Ltd.، نحن ملتزمون دائمًا بتزويد العملاء بمنتجات كتلة الصمام الهيدروليكية عالية الأداء والموثوقية عالية الموثوقية من خلال مبادئ التصميم العلمي ومراقبة صارمة للجودة. نعتقد أنه فقط من خلال التفكير الكامل في كل التفاصيل في مرحلة التصميم ، يمكننا تحقيق تشغيل فعال واستقرار طويل الأجل للنظام في التطبيقات العملية.
